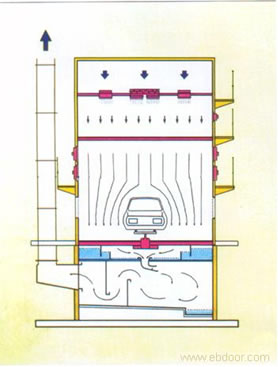

噴漆室房體由送風靜壓室、操作間組成。送風靜壓室和操作間之間設有濾層，實現對空氣的過濾和使氣流均勻地進入操作間。

工作原理

水旋式噴漆室采用層流技術從上向下送風，防止漆霧擴散。將漆霧壓向中間，從下抽走。在地面以下，水旋式噴漆室完全改變了以往噴漆室所用的水洗、文氏管、折流板的除去漆霧的方法，采用一種稱為水旋器的結構來除去漆霧，其效率可達98%-99.5%；用水量小，地坑淺，為1-1.4米；水旋式噴漆室技術完備，是當前應用較多的一種大型噴漆室。其結構簡單，平面可大可小，適合于大、中型工件的高級噴涂。

水旋式漆霧處理裝置由水旋器和溢水地板組成。溢水地板上的水層垂直于噴漆室內空氣流向，成為過濾漆霧的一道水簾，初步收集空氣里的較大漆粒。水旋器由洗滌板、管子、錐體、沖擊板等組成。水和空氣按一定比例同時進入圓管子，水由洗滌板溢入圓管，在圓管中形成中空的螺旋圓柱水面�？諝庠陲L(fēng)機的抽力下從螺旋圓柱水面中進入水旋器，空氣進入水旋器的風速約為15-20m/s，空氣在錐體出口的風速約為20-30m/s，由于水和空氣的速度相差很大，根據有關氣液兩相混合物的霧化原理，水在空氣中很好的被霧化。與空氣中漆霧充分接觸、凝聚，然后混合物以20-30m/s的速度沖向沖擊板，水和漆霧顆粒進一步接觸凝聚，空氣沖向沖擊板后突然轉向，水和漆霧被留在水中，然后對水進一步處理。

水旋噴漆室的循環水設有除去漆渣的裝置，水中沉積的廢漆泥和漂浮的廢漆如不及時清除或清除不干凈，易在管道和噴嘴中沉積，使噴嘴和管道堵塞，造成噴漆室除霧效率嚴重下降。并增加以后清除維修難度，一般在噴漆室附近或在室外設置廢漆沉淀池。

噴漆室的循環水中必須加有與所用涂料相適應的漆霧絮凝劑，使漆霧盡量完全沉淀或完全漂浮在液面上，方便清除漆渣和延長循環水的使用周期。

漆霧絮凝劑可以破壞油漆粒子的粘性，使之凝聚而結塊，使油漆不會粘在設備管道內造成水路、氣路阻塞。結塊可以漂浮在水面，定期打撈，即可保證設備正常運轉，并增加循環水使用，大大減少廢水排放。對絮凝劑控制，只需檢查PH值，不同漆種所控制的PH值略有區別。PH值過低，漆渣帶粘性，油漆破壞不徹底。不利于設備和管道的清潔。PH值過高，會使漆霧分解過小而不成塊。一般PH值控制在9~13之間。
